Телескопы катадиоптрические

Это линзово-зеркальные телескопы, в которых значительно снижены разные виды искажений за счёт использования корректирующих линз вместе с зеркалами.
Труба закрыта, вдобавок она короче, чем у рефракторов и рефлекторов.
Фокус может быть длинный, поскольку свет отражается внутри трубы несколько раз (на фотографии слева в центре объектива видно вторичное зеркало).
Стоят не так дёшево, но обеспечивают качественное изображение.
Приведённый здесь Celestron Advanced C6-SGT XL стоит конечно недёшево, но он того стоит: апертура 150мм, экваториальная монтировка с компютерным наведением, небольшие размеры...

Существует несколько их схем. У всех есть свои сторонники, но многие всё-же сходятся на том, что телескопы на системе Максутова-Кассегрена дают несколько лучшее изображение.
Не надо только забывать, что схема схемой, но есть ещё качество изготовления и точность юстировки(настройки). Это как с китайскими телескопами сейчас - можно купить действительно качественную вещь, а можно "нарваться" на второсортную игрушку.

Основные схемы этого класса объективов взяты с сайта www.astronomy.ru:

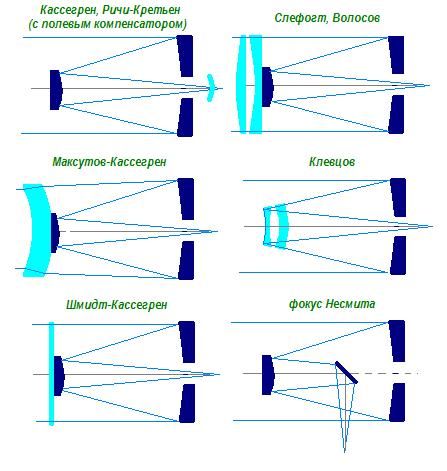

Катадиоптрические телескопы - схемы
Синим цветом обозначены зеркала, бирюзовым - корректирующие линзы.
За счёт наличия большего количества отражающих и преломляющих поверхностей, эти телескопы соят на последнем месте по доле пропускаемого света, по сравнению с обычными рефракторами и рефлекторами. То есть в обыкновенно рефлекторе Ньютона при той же апертуре изображение будет немного ярче. Но, за счёт устранения различного вида искажений, изображение в катадиопртиках заметно качественнее. Если внимательнее присмотреться, то можно заметить, что труба объектива может быть закрытой или открытой. Трубы на закрытых схемах обычно тяжелее, но зато в них не попадает пыль и нет конвекционных потоков внутри трубы, которые есть в открытых схемах.

В закрытых трубах Шмидт-Кассегрена и Максутов-Кассегрена вторичные зеркала крепятся на мениск и коррекционную пластину. А в остальных схемах, которые открытые, вторичные зеркала вынуждены крепиться на растяжках, которые вносят небольшие дифракционные искажения ("четыре луча" на снимках звёзд).

Система Кассегрена. Главное зеркало параболическое, вторичное - гиперболические. Сферических искажений нет, но изображение страдает заметной комой. Труба открыта.

Система Ричи-Кретьена (Р-К). Оба зеркала гиперболические. Сферических искажений нет, но изображение страдает заметной комой. Труба открыта.

Система Максутова-Кассегрена (М-К) несёт массивный ахроматический мениск. Зеркала сферические. Есть некоторые виды искажений, но все они небольшие. Вторичное зеркало может делаеться в виде зеркального напыления на внутренней поверхности мениска.

Система Шмидта-Кассегрена (Ш-К). Зеркала сферические. Перед ними установлена асферическая планоидная коррекционная пластинка, изобретённая Шмидтом для устранения сферических искажений. Кома не исправлена.

Телескопы системы Клевцова. Зеркала сферические. Производятся у нас на заводе НПЗ (www.npzoptics.ru), например ТАЛ-200К. В качестве вторичного отражающего элемента используется мениск и отражательная линза Манжена. Труба телескопа открыта снаружи, то есть с одной стороны быстрее остывает, чем тот же "максутов", а с другой - собирает пыль так же как и рефлектор Ньютона. Зато стоит дешевле "максутова" и вдобавок весит меньше последнего (для моделей примерно одинаковых апертур).

Телескопы системы Волосова. Искажения хорошо исправлены - в т. ч. и кома, и сферическая аберрация. Объектив считается дорогим в изготовлении, наверно поэтому в продаже я его не встречал.

Следует обратить внимание на то, что в схемах Кассегрена, Р-К, Клевцова и Несмита, вторичное отражающее зеркало как-бы висит в воздухе. Это означает, что оно крепится на растяжках, которые вносят искажения - у ярких звёзд появляются характерные лучи. То есть, катадиоптрические телескопы этих схем - не самые удачные для рассматривания звёзд и шаровых скоплений.

Примерная сравнительная таблица искажений разных схем телескопов
